Мультиметр предназначается для того, чтобы измерять напряжение, ток и сопротивление в электрических цепях. Это устройство пригодится и работающему по вызову электрику, и занимающемуся на дому ремонтом радиоэлектроники и бытовых приборов мастеру. У него доступная цена и высокая точность измерений. Этот прибор достаточно прост, понятен и полезен в использовании, если человек хорошо понимает принцип работы электрических сетей.

Виды мультиметров

По принципу функционирования выделяют аналоговые (со стрелкой) и цифровые (с дисплеем) мультиметры. Аналоговые используются редко, поскольку цифровые устройства значительно удобнее и функциональнее. Цифровые мультиметры имеют компактные корпуса и легко транспортируются.

Самые простые модели мультиметров способны брать на себя роли амперметра, вольтметра, омметра, а также тестера электронных компонентов. Наиболее совершенные устройства измеряют также многие другие параметры. Следует учитывать, что без специального образования разобраться в том, как пользоваться мультиметром, очень непросто. Если определённые знания есть, то потребуется некоторое время.

Особенности мультиметров

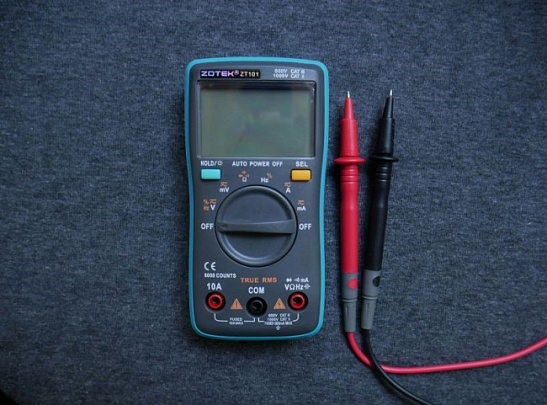

Все мультиметры имеют похожую конструкцию: у них прямоугольная форма. На передней панели у них находится экран, под которым расположен поворотный переключатель режимов, а ниже него расположены разъёмы, чтобы можно было переключать щупы.

Набор включает в себя чёрный и красный щуп. Первый выступает как отрицательный и всегда размещается в разъём «COM», а второй считается положительным, поэтому подходит для гнезда «VΩmA» (он используется, чтобы измерять сопротивление и напряжение слабого тока) или в разъём «10А» (который необходим при фиксирования тока от 200 мА до 10А). Поскольку в быту большие токи почти не встречаются, в основном используется только гнездо «VΩmA». В некоторых приборах больше трёх разъёмов, поэтому важно подключать щупы только в правильные разъёмы. Их неправильное подключение может стать причиной выхода прибора из строя.

Режимы мультиметров

Чтобы научиться правильно пользоваться этим устройством, нужно внимательно изучить приложенную к нему производителем инструкцию. Однако даже самая подробная инструкция не заменит настоящего опыта работы с ним.

У большинства моделей мультиметров отличаются варианты измерения, можно выделить несколько видов:

●        DCV – постоянное напряжение;

●        ACV – переменное напряжение;

●        DCA – сила тока в сети постоянного питания до 200 мА;

●        10А — сила тока в сети постоянного питания от 200 мА до 10 А;

●        Ω — сопротивление и прозвон электрических цепей;

●        hFE — проверка транзисторов.

Что измеряют мультиметром

Стандартным мультиметром можно измерять:

●        напряжение электротока;

●        сопротивление, создающееся на определённых участках;

●        силу тока;

●        индуктивность;

●        температуру;

●        ёмкость конденсаторов.

Полезными дополнительными опциями мультиметров являются:

●        наличие подсветки;

●        автоотключение;

●        тестирование диодов;

●        сохранение результатов во встроенной памяти устройства;

●        отображение заряда батареи;

●        защита, которая отключает устройство в случае неправильной настройки пределов.

Чтобы батарея не разряжалась напрасно в то время, когда прибором не пользуются, переключатель режимов должен находиться на отметке OFF.

На экранах цифровых моделей отображаются результаты измерений с 1 или даже 2 знаками после запятой. К тому же внутреннее сопротивление такого прибора оптимальное, поэтому погрешность у него минимальная.

Но даже в случае приобретения самой современной модели нужно хорошо понимать, как пользоваться мультиметром. Иначе полученные вами результаты могут оказаться недостоверными.



Напряжение



Чтобы измерять напряжение тестером, для начала нужно определить, какое оно. Напряжение бывает двух видов:

●        постоянное – батареи, любые виды аккумуляторов, определённые варианты ИБП или генераторов, а также розетки на 220 и 380 В;

●        переменное.

Для измерения первого вида напряжения необходимо поставить регулятор показателей в секторе DCV. Щуп красного цвета следует подключить в штепсель «VΩmA», а чёрного — в «COM». Затем следует произвести подсоединение к потребителю или источнику, используя параллельный метод, при этом критически важно сохранять верную полярность. После этого следует оценить результаты измерений на дисплее. Если результаты слишком маленькие, то нужно отключиться, переставить переключатель на меньший предел и провести измерения снова. Чтобы сэкономить время, при условии что примерное значение напряжения пользователю известно, нужно при установке переключателя в сектор режима DCV указывать требуемый интервал. В случае если неизвестно, какое напряжение отобразит устройство, необходимо выставлять максимальный предел (во многих моделях наибольший предел 600 В). Нижний предел составляет 200 мВ — этот показатель характерен для определённых радиоэлектронных схем.

Для измерения второго вида напряжения нужно поставить регулятор режимов в сектор ACV. Чтобы предотвратить перегрузку прибора, не рекомендуется превышать предел измерений 600В. Затем надо подсоединить красный щуп к разъёму «VΩmA», а чёрный — к «COM». Далее следует подсоединиться к оборудованию либо источнику питания, придерживаясь параллельного способа. На дисплее отобразятся показатели, которые нужно оценить, переключить прибор на более низкие показатели предела измерения, если потребуется, и снова произвести те же манипуляции.

Сопротивление

Перед тем как пользоваться мультиметром, чтобы провести оценку сопротивления, важно удостовериться, что щупы подключены правильно. Потом надо настроить для измерения сопротивления — Ω и выбрать приблизительный интервал измерений, если электроизмерительный прибор ручной. Затем следует прикоснуться щупами к выводам резистора и ознакомиться с полученным результатом.

Сила тока

Разместите щупы в верные штепсели с учётом величины измеряемого тока. Потом поставьте рычаг в позицию измерения силы тока. Затем подсоедините щупы к электрической цепи последовательно. Изучите результат, который появится на экране прибора, — это величина потребляемого тока.

Исправность диода

Разместите щупы в верные штепсели. Поставьте переключатель режимов в сектор режима прозвонки диодов (обозначается стрелкой с вертикальной линией). Потом прислоните щупы к выводам диода. При этом на экране будет отображено падение напряжения. Если щупы поменять местами, то на дисплее высветится 1, если диод исправен, и любое другое число — если неисправен.

После того как вы несколько раз проделаете вышеописанные измерения лично, то научитесь правильно пользоваться этим электроизмерительным прибором и оцените его преимущества. Это существенно ускорит в будущем проведение электромонтажных работ или работ по ремонту электроприборов, облегчит поиск неисправностей и сделает труд более результативным.
